60295-15: ВК-G Счетчики газа объемные диафрагменные
Назначение
Счётчики газа объёмные диафрагменные ВК-G (далее — счётчик) предназначены для измерения объёма природного, нефтяного и других сухих неагрессивных газов, а также газовой фазы сжиженных углеводородных газов (СУГ) (далее — газы).
Описание
Счётчик состоит из корпуса, измерительного механизма, оснащённого измерительными камерами со встроенными мембранами, и отсчётного механизма. Принцип действия счётчика основан на преобразовании поступательного движения мембран во вращательное, которое через редуктор и муфту передаётся на отсчётный механизм. Показания отсчетного механизма отградуированы в кубических метрах. Счётчик оснащён устройством, препятствующим обратному ходу отсчётного механизма. Счетчик выпускается с левым и правым направлениями потока газа.
К счётчику может быть подключен низкочастотный датчик импульсов IN-Z6_ для
дистанционной передачи информации.
Отсчётный механизм счётчика может быть выполнен в следующих вариантах:
— восьми разрядный механический отсчётный механизм;
— механический отсчётный механизм с абсолютным Энкодером;
— механический отсчётный механизм с Чеккером;
— электронный отсчётный механизм.
Счетчики могут иметь исполнение с повышенной точностью, которое дополнительно маркируется индексом «Н».

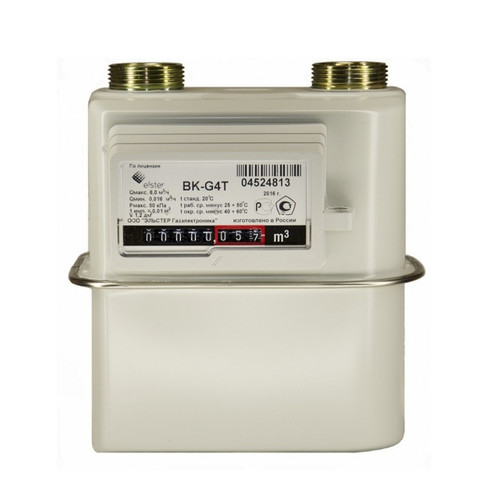

Фотографии общего вида счетчика представлены на рисунке 1. Схема пломбировки счетчика и место нанесения знака поверки представлены на рисунке 2.
■ • •
БК-С
lannnn ц 1 24(.!V
Технические характеристики
соответствуют ГОСТ Р 50818-95 и таблице 1.
Таблица 1
|
Технические характеристики |
Типоразмер счётчика | |||
|
1,6 |
2,5 |
4 |
6 | |
|
Измеряемая среда |
природный, нефтяной и другие сухие неагрессивные газы, а также газовая фаза СУГ | |||
|
Объемный расход газа, м3/ч: — максимальный (0макс) — номинальный (0ном) — минимальный (0мин) |
2.5 1.6 0,016 |
4 2,5 0,025 |
6 4 0,04 |
10 6 0,06 |
|
Порог чувствительности, м3/ч |
0,0032 |
0,005 |
0,008 |
0,008 |
|
Максимальное рабочее давление, кПа, не более |
50 | |||
|
Максимально допустимое давление внутри корпуса, кПа, не более |
100 | |||
|
Потеря давления при расходе Q мин, Па, не более |
60 | |||
|
Потеря давления при расходе Q макс. |
200 | |||
|
Пределы допускаемой относительной погрешности при измерении объема газа, %, не более: при Qмин— Q < 0,1 Qном 0,1 Qffi™. — Q — Qмакс |
±3 (±2,1 испс ±1 |
1 е и н е н лн ,5 | ||
|
Циклический объём измерительных •• \т 3 камер счётчиков V, дм |
1,2 |
1,2/2 |
2 | |
|
Цена деления младшего разряда отсчётного механизма счётчика, дм3 |
0,2 | |||
|
Ёмкость отсчётного механизма счётчика, дм3 |
99999,9 | |||
|
Температура рабочей среды, о С |
от минус 30 до плюс 50 | |||
|
Температура окружающей среды, о С |
от минус 40 до плюс 60 | |||
|
Присоединительная резьба, дюйм |
1 >/4 | |||
|
Г абаритные размеры, мм, не более |
195x212x155 |
195x212x155/ 329x241x167 |
329x241x167/ 329x250x167 | |
|
Расстояние между осями присоединительных штуцеров, мм |
110 |
110/250 |
250/200 | |
|
Масса, кг, не более |
1,9 |
1,9/3,2 |
3,5 | |
|
Наработка до отказа, ч, не менее |
40000 | |||
|
Средний срок службы, лет, не менее |
24 | |||
, Па, не болееЗнак утверждения типа
наносится на циферблат отсчётного механизма методом термопечати и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Комплектность счётчика приведена в таблице 2.
Таблица 2
|
Наименование |
Количество |
Примечание |
|
Счётчик газа |
1 | |
|
Паспорт |
1 | |
| Комплект монтажных частей |
1 |
По заказу потребителя |
|
Методика поверки |
1 |
По заказу потребителя |
Поверка
осуществляется по документу ГОСТ 8.324-2002 «ГСИ. Счётчики газа. Методика поверки» или по документу ЭРГП.407269.000И1 «Методика поверки», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» 09.12.2015 г.
Основные средства поверки:
Установка поверочная расходомерная; диапазон измерения объемного расхода, соответствует диапазону измерения счетчика; пределы допускаемой погрешности не более 1/3 погрешности счетчика.
Сведения о методах измерений
Методы измерения приведены в паспорте счётчика.
Нормативные и технические документы, устанавливающие требования к счётчикам газа объёмным диафрагменным ВК-G
1 ГОСТ 8.324-2002 ГСИ. Счётчики газа. Методика поверки
2 ГОСТ Р 50818-95 Счётчики газа объёмные диафрагменные. Общие технические требования и методы испытаний
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования
4 ЭРГП.407269.000 ТУ «Счётчики газа объёмные диафрагменные ВК-G. Технические условия»
KOBOLD VKG — Ротаметры вязкостнонезависимые электроконтактные
Главная / Каталог / Приборы измерения и контроля расхода (Kobold) / Ротаметры / VKG Ротаметры вязкостнонезависимые электроконтактные
Цена: По запросу
Наличие на складе: Уточняйте
Скачать оспросный лист на оборудование измерения расхода
Для заказа или получения информации по продукции отправьте заявку:
Документация:
Ротаметры вязкостнонезависимые электроконтактные VKG: Руководство по эксплуатации
Размер файла: 671.
9 КБ
Скачать
Основные характеристики
| Материал | Нержавеющая сталь, латунь |
| Вязкость | 1—540 мм2/с |
| Нефтепродукты | 0.1—0.45 л/мин … 5—80 л/мин |
| tmax | 100 °C |
| pmax | 12 бар |
| Соединение | G 1/4…1, 1/4…1 NPT |
| Точность | ± 4 % от полной шкалы |
Модель VKG используется для измерения расхода потоков жидкостей с высоким коэффициентом вязкости(макс. вязкость 760 мм2/с). Применяется исключительно для измерений чистых, однородных веществ, которые не оказывают влияния на материалы, используемые в составе прибора.
При измерении более вязких веществ возможны появления больших измерительных погрешностей.
Наличие большого количества частиц грязи может привести к блокированию потока, что в свою очередь приведет к ошибкам в измерениях или сообщению об ошибке. Ферритные частицы также могут привести к ошибкам в измерениях.
Можно заказать следующие модификации прибора:
Измерение расхода
Предельные контакты (только для моделей VKG- 2.. и VKG-3..)
Для контроля расхода потока, инструменты могут быть оснащены одним или двумя дополнительными предельными.
Стандартная версия: Нормально открытые язычковые магнитоуправляемые контакты (для возрастающего потока)
Специальная версия: Переключающиеся язычковые контакты
Контакты можно перенастроить на отметку выше измерительного диапазона.
Материалы
| Материал: Латунь | Материал: Нержавеющая сталь | |
|---|---|---|
| Наружный кожух | Алюминий, анодированный | Алюминий, анодированный |
| Пружина | Нержавеющая Сталь 301 | Нержавеющая Сталь 301 |
| Диафрагма | Нержавеющая Сталь 301 / латунь | Нержавеющая Сталь 301 |
| Магнит | Керамический оксид | Керамический оксид |
| Контакты | Латунь | Нержавеющая Сталь 304 |
| Поплавок | Латунь | Нержавеющая Сталь 304 |
| Измерительная трубка | Боросиликат | Боросиликат |
| Уплотнительное кольцо | Бутадиен-нитрильный каучук | Фторкаучуковая резина |
Tmax. |
100 °C | 100 °C |
| Pmax. | 12 бар | 12 бар |
Принцип работы
Поплавок с остроконечным наконечником, расположен в цилиндрической стеклянной трубке. Поток жидкости, попадая в измерительную трубку, поднимает поплавок к пружине пружины, которая оказывает сопротивление. Каждая отметка цены деления шкалы поплавка соответствует скорости данного потока. На поплавковом указателе установлены постоянные магниты, активирующие язычковый переключатель, расположенный вне потока. Постоянные магниты встроенные в поплавок активируют герметизированный язычковый переключатель располагающийся снаружи. Этот датчик работает без соприкосновений, с помощью магнитных сил, и поэтому он герметично изолирован от жидких сред.
Технические характеристики
Корпус: Анодированный алюминий ( не контактирующий с измерительной средой)
..: Латунь, никелированнаяVKG-x2…: Нержавеющая сталь 1.4301
Поплавок: VKG-x1…: Латунь, никелированная
VKG-x2…: Нержавеющая сталь 1.4301
Отверстие: Нержавеющая сталь 1.4310
Пружина: Нержавеющая сталь 1.4310
Магнит: Керамика
Измерительная трубка: Боросиликатное стекло
Изоляция: VKG-x1…: Бутадиен-нитрильный каучук
VKG-x2…: Фторкаучуковая резина
Макс. давление: 12 бар
Область установки: любая
Примерная погрешность: ± 4% f.
s..(при плотности 105 мм2/с)
Погрешность измерения
при изменении плотности: При изменении плотности в диапазоне
1–540 мм2/с дополнительное отклонение
составляет ± 5% f.s. максимум
Уровень плотности: 1–540 мм2/с
Контакты: для VKG-2…, VKG-3…, VKG-4…
Электрическое соединение: соединитель DIN 43 650
Значения переключения электрических величин:
N/O контакт (CSA) макс. 240 VAC / 100 VA / 1.5 A
Переключающийся
контакт (CSA) макс. 240 VAC / 60 VA / 1 A
N/O контакт (UL) 250 VAC — 0,4 A / 200 VDC — 0,25 A
50 VDC — 1,0 A
Переключающийся
контакт (UL) макс.
250 VDC / 0,136 A — 30 VDC / 1 A
Защита: IP 65 (электр. контакт)
IP 54 (указатель стороны)
Габаритные размеры
Модель VKG-1…, VKG-2…, VKG-3…
| Модель | Диаметр (мм) |
Длина (мм) | SW (мм) |
Вес (кг) VKG-1.. | ||
|---|---|---|---|---|---|---|
| Стандартное соединение | Специальное соединение | Стандартное соединение | Специальное соединение | |||
| VKG-..01 | 48 | 143 | — | 41 | 0.9 | 0.9 |
| VKG-..02 | 48 | 143 | 143 | 41 | 0. 9 |
0.8 |
| VKG-..03 | 48 | 143 | 143 | 41 | 0.9 | 0.8 |
| VKG-..04 | 48 | 143 | 143 | 41 | 0.9 | 0.8 |
| VKG-..05 | 48 | 143 | 143 | 41 | 0.9 | 0.8 |
| VKG-..06 | 48 | 143 | 153 | 41 | 0.8 | 0.8 |
| VKG-..07 | 48 | 143 | 153 | 41 | 0.8 | 0.8 |
| VKG-..08 | 48 | 153 | 153 | 41 | 0.8 | 0. 7 |
| VKG-..09 | 48 | 153 | 153 | 41 | 0.8 | 0.7 |
| VKG-..10 | 48 | 153 | 153 | 41 | 0.8 | 0.7 |
| VKG-..11 | 48 | 153 | — | 41 | 0.7 | 0.7 |
Модель VKG-4…
| Модель | Диаметр (мм) | Длина (мм) | SW (мм) | Вес (кг) VKG-4.. | ||
|---|---|---|---|---|---|---|
| Стандартное соединение | Специальное соединение | Стандартное соединение | Специальное соединение | |||
VKG-. .01 |
46×46 | 143 | — | 41 | 1.3 | 1.3 |
| VKG-..02 | 46×46 | 143 | 143 | 41 | 1.3 | 1.2 |
| VKG-..03 | 46×46 | 143 | 143 | 41 | 1.3 | 1.2 |
| VKG-..04 | 46×46 | 143 | 143 | 41 | 1.3 | 1.2 |
| VKG-..05 | 46×46 | 143 | 143 | 41 | 1.2 | 1.2 |
| VKG-..06 | 46×46 | 143 | 143 | 41 | 1.2 | 1.2 |
VKG-.. 07 |
46×46 | 143 | 153 | 41 | 1.2 | 1.1 |
| VKG-..08 | 46×46 | 153 | 153 | 41 | 1.2 | 1.1 |
| VKG-..09 | 46×46 | 153 | 153 | 41 | 1.2 | 1.1 |
| VKG-..10 | 46×46 | 153 | 153 | 41 | 1.1 | 1.1 |
| VKG-..11 | 46×46 | 153 | — | 41 | 1.1 | 1.1 |
Коды заказа
Пример: (VKG-1103 R15)
Расходомеры плотности модель VKG-1…
| Диапазон измерений л/мин.  масло/нефть |
Потеря давления DP (бар)при диапазоне потока* | Латунь | Нержавеющая сталь |
Контакт | Соединение | Опциональное speizel. соединение | ||
|---|---|---|---|---|---|---|---|---|
| мин. | макс. | |||||||
| 0.1…0.45 | 0.6 | 0.9 | VKG-1101… | VKG-1201… | …00…=без контакта | ..R08=G 1/4 | ..N08= 1/4 NPT | B = outlet fernelle thread inlet BVB manifold |
0.2.. .1.2 |
0.04 | 1.0 | VKG-1102… | VKG-1202… | ..R08=G 1/4 ..R15=G 1/2 |
..N08=1/4 NPT ..N15=1/2 NPT |
||
| 0.4…2 | 0.04 | 1.0 | VKG-1103… | VKG-1203… | ||||
| 0.6…3.4 | 0.04 | 0.9 | VKG-1104… | VKG-1204… | ||||
| 2…8 | 0.06 | 1.0 | VKG-1105… | VKG-1205… | ||||
| 3…15 | 0.04 | 1.0 | VKG-1106. .. |
VKG-1206… | ..R15=G 1/2 ..R20=G 3/4 |
..N15=1/2 NPT ..N20=3/4 NPT |
||
| 4…20 | 0.04 | 1.0 | VKG-1107… | VKG-1207… | ||||
| 2,5…45 | 0.08 | 0.4 | VKG-1108… | VKG-1208… | ..R20=G 3/4 ..R25=G 1 |
..N20=3/4 NPT ..N25=1 NPT |
||
| 5…55 | 0.1 | 1.0 | VKG-1109. .. |
VKG-1209… | ||||
| 2.5…70 | 0.1 | 1.1 | VKG-1110… | VKG-1210… | ||||
| 5…80 | 0.1 | 1.0 | VKG-1111… | VKG-1211… | ..R25=G 1 | ..N25=1 NPT | ||
Расходомеры плотности и переключатели модель: VKG-2…
| Диапазон измерений л/мин. масло/нефть |
Потеря давления DP (бар)при диапазоне потока* | Латунь | Нержавеющая сталь |
Контакт | Соединение | Опциональное speizel. соединение |
||
|---|---|---|---|---|---|---|---|---|
| мин. | макс. | |||||||
| 0.1…0.45 | 0.6 | 0.9 | VKG-2101… | VKG-2201… | …R0…=1 N/O контакт |
..R08=G 1/4 | ..N08= 1/4 NPT | B= outlet fernelle thread inlet BVB manifold |
| 0.2…1.2 | 0.04 | 1.0 | VKG-2102… | VKG-2202… | . .R08=G 1/4..R15=G 1/2 |
..N08=1/4 NPT ..N15=1/2 NPT |
||
| 0.4…2 | 0.04 | 1.0 | VKG-2103… | VKG-2203… | ||||
| 0.6…3.4 | 0.04 | 0.9 | VKG-2104… | VKG-2204… | ||||
| 2…8 | 0.06 | 1.0 | VKG-2105… | VKG-2205… | ||||
| 3…15 | 0.04 | 1.0 | VKG-2106… | VKG-2206… | ..R15=G 1/2 ..R20=G 3/4 |
..N15=1/2 NPT .  .N20=3/4 NPT |
||
| 4…20 | 0.04 | 1.0 | VKG-2107… | VKG-2207… | ||||
| 2,5…45 | 0.08 | 0.4 | VKG-2108… | VKG-2208… | ..R20=G 3/4 ..R25=G 1 |
..N20=3/4 NPT ..N25=1 NPT |
||
| 5…55 | 0.1 | 1.0 | VKG-2109… | VKG-2209… | ||||
| 2.5…70 | 0.1 | 1.1 | VKG-2110… | VKG-2210… | ||||
| 5…80 | 0.1 | 1.0 | VKG-2111. .. |
VKG-2211… | ..R25=G 1 | ..N25=1 NPT | ||
Расходомеры плотности и переключатели с 2 контактами модель: VKG-3…
| Диапазон измерений л/мин. масло/нефть |
Потеря давления DP (бар)при диапазоне потока* | Латунь | Нержавеющая сталь |
Контакт | Соединение | ||
|---|---|---|---|---|---|---|---|
| min. | max. | ||||||
| 0.1…0.45 | 0.06 | 0.9 | VKG-3101… | VKG-3201… | …RR. |
..R08=G 1/4 |
..N08= 1/4 NPT |
| 0.2…1.2 | 0.04 | 1.0 | VKG-3102… | VKG-3202… | ..R08=G 1/4 |
..N08=1/4 NPT |
|
| 0.4…2 | 0.04 | 1.0 | VKG-3103… | VKG-3203… | |||
| 0.6…3.4 | 0.04 | 0.9 | VKG-3104. .. |
VKG-3204… | |||
| 2…8 | 0.06 | 1.0 | VKG-3105… | VKG-3205… | |||
| 3…15 | 0.04 | 1.0 | VKG-3106… | VKG-3206… | ..R15=G 1/2 |
..N15=1/2 NPT |
|
| 4…20 | 0.04 | 1.0 | VKG-3107… | VKG-3207… | |||
| 2,5…45 | 0.08 | 0.4 | VKG-3108… | VKG-3208… | ..R20=G 3/4 |
..N20=3/4 NPT |
|
| 5…55 | 0.1 | 1.0 | VKG-3109… | VKG-3209… | |||
| 2.5…70 | 0.1 | 1.1 | VKG-3110… | VKG-3210… | |||
| 5…80 | 0.1 | 1.0 | VKG-3111… | VKG-3211… | ..N25=1 NPT |
||
..=2 N/O контакт
.R25=G 1*Потеря давления основана на измерении воды.
Расходомеры плотности и переключатели с указателем модель: VKG-4…
| Диапазон измерений л/мин. масло/нефть |
Потеря давления DP (бар)при диапазоне потока* | Латунь | Нержавеющая сталь |
Контакт | Соединение | Выбор спец. соединения |
||
|---|---|---|---|---|---|---|---|---|
| min. | max. | |||||||
| 0.1…0.45 | 0.06 | 0.9 | VKG-4101… | VKG-4201… | …R0…=1 N/O контакт ..U0..=1 переключатель к. ..C0..=1 N/O контакт(UL) ..D0..=1 переключатель к. (UL) |
..R08= G 1/4 | ..N08= 1/4 NPT | B = outlet fernelle thread inlet BVB manifold |
| 0.2…1.2 | 0.04 | 1.0 | VKG-4102… | VKG-4202. .. |
..R08= G 1/4 ..R15= G 1/2 |
..N08= 1/4 NPT ..N15= 1/2 NPT |
||
| 0.4…2 | 0.04 | 1.0 | VKG-4103… | VKG-4203… | ||||
| 0.6…3.4 | 0.04 | 0.9 | VKG-4104… | VKG-4204… | ||||
| 2…8 | 0.06 | 1.0 | VKG-4105… | VKG-4205… | ||||
| 3…15 | 0.04 | 1.0 | VKG-4106… | VKG-4206… | . .R15= G 1/2 ..R20= G 3/4 |
..N15= 1/2 NPT ..N20= 3/4 NPT |
||
| 4…20 | 0.04 | 1.0 | VKG-4107… | VKG-4207… | ||||
| 2,5…45 | 0.08 | 0.4 | VKG-4108… | VKG-4208… | ..R20= G 3/4 ..R25= G 1 |
..N20= 3/4 NPT ..N25= 1 NPT |
||
| 5…55 | 0.1 | 1.0 | VKG-4109… | VKG-4209… | ||||
2. 5…70 |
0.1 | 1.1 | VKG-4110… | VKG-4210… | ||||
| 5…80 | 0.1 | 1.0 | VKG-4111… | VKG-4211… | ..R25= G 1 | ..N25= 1 NPT | ||
Комплект поставки
В стандартный комплект поставки входят:
- Расходомер Плотности модель: VKG
- Инструкция по эксплуатации
VKM
Ротаметры вязкостнонезависимые электроконтактные
BVB
Гребенка центральной системы смазки
BGN
Ротаметры цельнометаллические электроконтактные
BGF
Ротаметр цельнометаллический электроконтактный
Каталог
Сертификат представителя
Счетчики газовые ВК бытовые
Счетчики газовые ВК бытовыеПРОИЗВОДСТВО И ПОСТАВКА
ПРОМЫШЛЕННОГО ГАЗОВОГО
ОБОРУДОВАНИЯ
правильное решение
(8452) 45-86-88
единый номер
Счетчики ●
BK-G(Т) бытовые ●
BK-G4Т.
..BK-G10Т ●
BK-G6…BK-G100 ●
RVG ●
RABO ●
СГ ●
TRZ ●
СТГ
Измерительные комплексы ●
СГ-ЭК ●
СГ-ТК ●
КИ-СТГ
Программы подбора ●
узла учета СГ-ЭК ●
узла учета СГ-ТК ●
счетчиков ВК (коммунальных), RVG, RABO, TRZ ●
бытовых счетчиков ВК
Коммунальные диафрагменные счетчики газа типа ВК-GБытовые диафрагменные счетчики газа ВК-G1.6, BK-G2.5, BK-G4 с циклическим объемом измерительных камер 1,2 дм³ предназначены для коммерческого учета объема потребляемого природного, сжиженного, нефтяного и других сухих неагрессивных, неоднородных по химическому составу газов в домах, оборудованных газовыми плитами, колонками и нагревательными котлами малой мощности, а так же при лабораторных исследованиях.
Счетчики газа ВК-G1.6Т, BK-G2.5Т, ВК-G4Т оснащены механическим температурным компенсатором, обеспечивающим приведение объема измеренного счетчиком газа в диапазоне температур рабочей среды (от -25°С до +50°С) к объему при стандартных условиях (20°С) с погрешностью по ГОСТ Р 50818 «Счетчики газа объемные диафрагменные».
Отличительные особенности:
- высокая коррозийная стойкость металлических и эксплуатационная надежность синтетических применяемых материалов;
- высокая надежность, низкий уровень шума;
- высокая чувствительность и точность измерения;
- низкая чувствительность к загрязнениям измеряемой среды;
- блокировка счетного механизма от обратного хода цифровых колесиков;
- конструктивное исполнение как с левым, там и с правым направлением потока газа;
- низкая потеря давления на при работе счетчика на всех расходах;
- возможность работы с электронным корректором ТС220;
- компактность конструкции и современный дизайн;
- малая инерционность механической системы;
- отсутствие энергетических затрат;
- длительный срок службы.
Для дистанционной передачи информации к счётчику может быть присоединён низкочастотный датчик импульсов (геркон) типа IN-Z61, срабатывающий от магнитной вставки, встроенной в младший разряд счётного механизма.
Направление потока газа для всех счетчиков по умолчанию слева-направо, также возможна модификация с направлением справа-налево.
Как подобрать счетчик? Для правильного подбора оборудования можно воспользоваться: Прогамма подбора счетчиков ВК
| Параметры изделия | BK-G1,6 | BK-G2,5 | BK-G4 | ВК-G1,6Т | ВК-G2,5Т | ВК-G4Т | |
|---|---|---|---|---|---|---|---|
| Диапазон температур рабочей среды, °С | от -30 до +50 | от -25 до +50 | |||||
| Диапазон температур окружающей среды, °С | от -40 до +60 | ||||||
| Максимальное рабочее давление, кПа (кгс/см²) | 50 (0,5) | ||||||
| Порог чувствительности, м³/час | 0,0032 | 0,005 | 0,008 | 0,0032 | 0,005 | 0,008 | |
| Диапазон рабочих расходов, м³/час | 0,016. ..2,5 |
0,025…4,0 | 0,04…6,0 | 0,016…2,5 | 0,016…4,0 | 0,016…6,0 | |
| Потеря давления, Па, не более | 200 | ||||||
| Погрешность измерения в диапазоне расходов | в диапазоне расходов от Qмин до 0,1Qномне более ±3% в диапазоне расходов от 0,1Qном до Qмаксне более ±1,5% |
||||||
| Присоединение к трубопроводу, G, дюйм / Ду, мм | муфтовое, сверху, G1 ¼ / 25 | ||||||
| Габаритные размеры, мм | — межосевое А | 110 | |||||
| — длина D | 195 | ||||||
| — ширина E | 155 | ||||||
| — высота В | 212 | ||||||
| — до оси С | 67 | ||||||
| Масса, кг, не более | 1,9 | ||||||
| Межповерочный интервал | 10 лет | ||||||
| Средний срок службы, лет, не менее | 24 | ||||||
Габаритные и присоединительные размеры
Ротаметрический расходомер нефтевязких жидкостей — VKG
- Поиск
- Список продуктов
Выбрать продуктADI-1 — универсальный входной контроллер со светодиодным дисплеемAUF — компактный локальный электронный дисплейBA — буйковый уровнемер BGF — цельнометаллические бронированные расходомерыBGK — цельнометаллические малообъемные расходомеры с переменным сечениемBGN — цельнометаллические бронированные расходомерыBVB — Коллекторные клапаны для расходомеров VKG/VKMBVO — расходомер OEM с переключателемDA — цельнометаллические смотровые индикаторы расхода — заслонка, ротор или капельная индикацияDAA — самоочищающееся смотровое стекло/роторный индикатор расхода, простота обслуживанияDAF — лопастной индикатор расхода для жидкостей — Низкий Мин.
Индикация расходаDAG-T4 — Универсальный цифровой индикатор/контроллерDAG-Z2 — Счетчик/счетчик с предустановкойDAI — Индикаторы расхода для тяжелых условий эксплуатации — крыльчатые, шаровые, заслонки или цепиDAZ — Индикатор расхода с эталонной заслонкой для жидкостейDF — Лопастной датчик расхода с частотным выходомDF-DL — Цифровой расходомер с контроллером дозирования DF-KL — Цифровой расходомер DF-MA — Датчик расхода с крыльчаткой DF-WM — Датчик расхода с крыльчаткой DF-ZL — Цифровой расходомер с сумматоромDFT — Компактный датчик расхода с крыльчаткойDIG — Индикатор расхода с вращающейся крыльчаткой DIH — Крыльчатые расходомеры DKB — Индикаторы расхода с шаромDKF — Расходомер с крыльчатым колесом для жидкостей РасходомерDOT — Турбинный расходомер/монитор для жидкостей с низкой вязкостьюDPE — Расходомер с крыльчаткойDPF76 — Мембранный манометр из нержавеющей сталиDPL — Полностью пластиковый крыльчатый датчик низкого расходаDPM — Датчик расхода с лопастным колесом DPT — Расходомер целевого типаDRB — Расходомер с крыльчатым колесомDRG — Датчик расхода с крыльчатым колесомDRH — Датчик расхода с крыльчатым колесомDRM — Мембранное уплотнениеDRS — Датчик расхода турбины OEMDRZ — Ротационно-поршневой расходомерDSD — Цифровой манометрDTB — Цифровой термометр с питанием от батареиDTK — Датчик расхода на колесе пелтонаDUC — Быстромонтируемый ультразвуковой расходомер с зажимным приспособлением для жидкостейDUK — Малый встраиваемый ультразвуковой расходомер — Большой динамический диапазонDVE — Вихревой расходомер с многопараметрической погружной конструкциейDVH — Многопараметрический вихревой расходомерDVZ — Вихревой расходомер и переключательDW — Расходомер с лопастным сильфоном DWD — сильфонный расходомер и переключателиDZF26 — манометр из нержавеющей стали с аналоговым выходомEPS — промышленный магнитный расходомер для жидкостей, паст и суспензийFPS — вставной сильфонный расходомер для жидкостейHND-P — цифровые ручные манометрыHND-T — Цифровой ручной термометр HPC — Небольшой компактный кориолисовый массовый расходомер с малым расходом KAH — Датчик скорости воздуха KAL — Tem Компенсирующее тепловое реле расхода для жидкостей на водной основеKAL-A — Тепловой датчик расхода для жидкостей на водной основеKAL-D — Компактное тепловое реле расхода для жидкостей на водной основеKAL-K — Тепловое реле расхода со светодиодной индикацией тренда расхода для жидкостей на водной основеKAL -L — Тепловое реле расхода воздухаKDG / KDF-2 — Микрорасходомер и реле KDG / KDF-9- Микрорасходомер и переключательKDS — Цельнометаллический малообъемный расходомер с переменным сечением KEC — Расходомер тепловой энергииKEL — Расходомер с перепадом давления для тяжелых условий эксплуатации для жидкостейKFD2-KFA5 — Усилитель с изолирующим переключениемKFF/KFG — Малообъемный расходомер с вращающейся крыльчаткойKFR — Акриловый расходомер для жидкостей и газовKME — Компактный линейный расходомерKMT — Тепловой массовый расходомерKP46 — Взрывозащищенный датчик давленияKPA — Промышленный датчик давления/датчик давления OEMKPG — Высокоточный датчик давленияKPH — Компактный датчик давленияKPh400 — Компактный датчик давленияKPK — Компактный датчик давления высокой точностиKPL — Диафрагмы для измерения расхода при перепаде давленияKPW — погружной преобразователь давленияKSK — полностью пластиковый расходомер и переключатель низкого расходаKSM — полностью пластиковый расходомер и переключатель расхода для жидкостей и газовKSR/SVN — датчик расхода малого объема для жидкостей или газовKSV — экономичный микрорасходомер LSP — Датчик расхода воздуха для воздуховодов ОВиКМ — Магнитные датчики уровня MAN-F — Испытательное давление с трубкой Бурдона МанометрыMAN-R — Манометр с трубкой БурдонаMAN-SC/-LC — Цифровой манометрMFR — Магнитный фильтрMIK — Пластиковый магнитный расходомер — химикаты, кислоты, щелочи, водаMIM — Малый встроенный магнитный расходомер из нержавеющей стали для жидкостейMIS — Экономичный полнопроходной магнитный расходомер Счетчик — Фланцевый — для жидкостейMM — Цепной герконовый датчик уровня MMA — Датчик температуры вставки MPT — Универсальный панельный дисплей/расчетчик MPV — Двухстрочный панельный дисплей MSR — Реле защиты от прикосновения и блокировки NAB — Полипропиленовый поплавковый переключатель уровня NBK — Байпасный индикатор уровня NBK-04 — Устанавливается наверху резервуара Указатель уровня NBK-M — Экономичный указатель уровня NCB — Магнитные поплавковые выключатели с поплавком NBRNCG — Большие многоточечные магнитные поплавковые выключатели NCM — Миниатюрные многоточечные поплавковые выключатели NCP — Магнитные поплавковые выключатели для жидкостейNCS — Магнитные поплавковые выключатели для жидкостей NCW — Емкостные датчики уровня NDT — Статические датчики уровня давленияNE — Кондуктивный сигнализатор уровняNE-5048 Электродное реле для кондуктивных сигнализаторов уровняNEC — Heavy -Поплавковый уровнемерNEH — Кондуктивный датчик уровня на тросеNEK — Компактный кондуктивный датчик уровняNEO — Ультразвуковой датчик уровняNGM — Волноводный радарный уровнемерNGR — Волноводный радарный датчик уровняNGS — Высокомощный датчик уровня NIR-9- Датчик уровня с вращающейся крыльчаткой для сыпучих средNK — Ультразвуковой датчик уровняNKP — Датчик уровня бокового монтажаNLP — Датчик уровня гидростатического давленияNMC — Емкостной датчик уровня для жидкостейNMF — Датчик уровня для сухих сыпучих средNML — Поплавковый датчик уровняNML-308 Датчик уровня жидкостиNML-310 Датчик уровня жидкостиNMT — Магнитострикционный измеритель уровня NRF — Емкостной преобразователь уровня NRF-1F — Емкостной датчик уровня для жидкостей с низкой диэлектрической проницаемостью NRF-1W — Измеритель уровня с гибким кабелем для водяных скважин NRF-2, NRF-3 — Емкостной преобразователь уровня и температуры NSC — Емкостное реле уровня для сыпучих средNSD — Экономичный оптический Сигнализатор уровняNSE — поплавковый сигнализатор уровня из нержавеющей стали NSM — полипропиленовые поплавковые сигнализаторы уровняNSP — полипропиленовые тросовые поплавковые сигнализаторы уровняNST — тросовые поплавковые сигнализаторы уровня из ПТФЭNSV — вибрационные сигнализаторы уровня для сыпучих средNTB — погружной датчик уровня NUS-4 — ультразвуковой уровнемер NUS-7 — ультразвуковой уровень Преобразователь для жидкостейNV — сигнализатор уровня бокового монтажаNVI — Вибрационный сигнализатор уровня для порошков и гранулированных сыпучих материаловNVM — Игольчатый клапан из нержавеющей сталиNVN — Игольчатые клапаны с жестким или мягким седломNWP — Пластиковые вибрационные сигнализаторы уровняNWS — Вибрационные сигнализаторы уровняNZJ — Микроперепускной индикатор уровняOEM — Сигнализаторы уровняOME — Расходомер со спиральной шестернейOPT — Оптический сигнализатор уровняOVZ — Экономичный Расходомер с овальной шестерней для маселPAD — Промышленный преобразователь перепада давления для тяжелых условий эксплуатацииPAS — Промышленный преобразователь давления для тяжелых условий эксплуатацииPDA — Цифровой преобразователь давленияPDD — Цифровой переключатель давленияPIT — Вставной магнитный расходомер с дополнительным устройством извлеченияPITe — Компактный вставной магнитный расходомер с дистанционным преобразователемPLS — Маятниковый Реле уровня для сыпучих продуктовPMP — датчик перепада давления для фильтров PPS — пластиковый лопастной датчик расходаPSD — цифровой датчик давления со светодиодным дисплеем, переключателем и аналоговыми выходамиPSR/PS — лопастной датчик расходаPUM — U-образный манометрRCD — расходомер с перепадом давления Вентури для жидкостейRCM — Дифференциальное давление e Дроссельный расходомер — высокий расход REG — автоматический клапан регулирования расхода RFS — датчик уровня сбоку RL — источник питания и релеS — цельнометаллический датчик расхода для жидкостей и газовSCH-PSB — датчик перепада давления для HVACSEN — датчик давленияSEN-96 — Экономичный преобразователь давленияSFL — Высокоточный турбинный датчик расхода SM — Цельнометаллический расходомер и переключатель высокого давленияSMN — Датчик расхода для жидкостей SV — Расходомеры и переключатели поплавкового типаSWK — Компактные расходомеры и переключателиTBS — Биметаллический датчик температурыTDA — Цифровой датчик температурыTDD — Цифровой переключатель температурыTIR — Стационарные инфракрасные термометрыTLI — Панельный цифровой гистограммный индикаторTM — Стандартные или широко настраиваемые кориолисовые массовые расходомерыTMA — Преобразователь температурыTMU — Высокопроизводительный кориолисовый массовый расходомер TMU-W — Кориолисовый массовый расходомер высокого давления для газа/водородаTNF — Газ — Наполненный капиллярный термометрTNK — Температурные датчики RTDTNS — Газонаполненный термометр с жестким стержнемTSA — Резистивный датчик температурыTSH — Защитные гильзы для стержневых и капиллярных термометровTSK — Расходомер пластинчатого типаTSP — Датчик температуры для трубTSR — Датчики температуры RTDTST — Встроенный датчик температурыTUR — Полностью пластиковый турбинный расходомер MeterTWR — Реле температуры для ЖидкостиUMR — UXR — URA — Расходомер с переменным сечением со стеклянной трубкойURK — Расходомер с переменным сечением со стеклянным конусом и фланцевым креплениемURM — Расходомер с переменным сечением со стеклянным конусом и резьбовым соединением Газовые горелкиUVR — UTR — Расходомер переменного сечения со стеклянной трубкой с игольчатым клапаномVKA — Расходомер OEM с компенсацией вязкостиVKG — Расходомер с компенсацией вязкости и переключательVKM — Цельнометаллический расходомер с компенсацией вязкости и переключателемVKP — Пластиковый расходомер и переключательZDM — Объемный объемный РасходомерZED — ЖК-индикатор и контроллерZLS — Многоканальный дисплей регистратора данныхZOE — Дисплей скорости и суммированияZOK — Сумматор-дозатор и электроника монитора
Что означает VKG? Бесплатный словарь
VKG — Что означает VKG? Бесплатный словарь
https://acronyms.
theferedictionary.com/vkg
| Аббревиатура | Определение | |
|---|---|---|
| VKG | Vereniging Kunststof Gelelmermentistromeurmentistromeurmentistromeurmentistromerimire. VKG | Viru Keemia Grupp (предприятие по переработке сланцевого масла; Эстония) |
| VKG | Рыцарь-вампир. , Все права защищены. Предложить новое определение Ссылки в архиве периодических изданий ? Частная группа VKG вернулась к своим планам разработки нефтяных месторождений, которые она заморозила в 2009 году.-2010, когда глобальный экономический спад привел к тому, что цена на нефть упала до 60 долларов за баррель, что сделало проекты по добыче сланцевой нефти убыточными. Эстония наращивает добычу сланцевого масла После завершения сделки VKG получит полный контроль над отопительной компанией, поскольку ему уже принадлежат оставшиеся 40,8% акций. Eesti Energia продает 59,2% в Кохтла-Ярве Соойс компании VKG VKG Energy Services (ранее Varmekyl Grossisten Scandinavia) со штаб-квартирой в Бромме, Швеция, поставляет энергетические и климатические системы для коммерческих и общественных зданий, промышленных и жилых зданий. VKG Energy Services AB сообщает об операционных убытках в размере 27,6 млн шведских крон Образец золы твердого теплоносителя был отобран в реторте SHC типа Petroter и предоставлен компанией VKG. Процесс Petroter SHC приводит к образованию темно-серой золы после реторты (также известной как «черная зола»), которая содержит до нескольких процентов органических веществ [12, 13]. Геополимерный потенциал твердых остатков горючего сланца в Эстонии: петротер твердый теплоноситель золы реторты Эстонская государственная энергетическая компания Eesti Energia сообщила о заключении сделки по продаже своих 590,2% акций поставщика тепла Kohtla-Jarve Soojus местной фирме VKG Energia за 5,6 млн евро (7,4 млн долларов США). Навигатор по слияниям и поглощениям: План сделок — 22 декабря VKG приобрела VVS-specialisten i Sodertalje в октябре этого года. Varmekyl Grossisten Scandinavia AB получает контракт на оптимизацию энергопотребления в больнице Св. Горана в Стокгольме приготовление аэрогелей. Получение наноструктурированных углеродных материалов/Nanostruktuurse susinikaaerogeeli valmistamine Автор использовал данные эстонской сланцевой компании Viru Keemia Grupp AS (VKG) в качестве примера, чтобы изучить свои знания из первых рук и позицию VKG как производителя нефти, располагающего новейшими , установки подготовки нефти и др.). Экономическая устойчивость эстонской сланцевой промышленности до 2030 года Шведская компания чистых технологий Varmekyl Grossisten Scandinavia AB (VKG) (OMX First North:VKG) заявила в понедельник (13 октября), что согласилась приобрести VVS-specialisten i Sodertalje Holding АБ. Varmekyl Grossisten Scandinavia AB приобретает VVS-specialisten i Sodertalje Holding AB В то же время крупнейшая компания по перегонке OS VKG OIL Ltd. переработала 2,9 млн тонн OS и произвела 433 000 тонн сланцевого масла [11]. Термодинамика выщелачивания и кинетика ключевых компонентов сланцевых отходов Шведская компания чистых технологий VarmeKyl Grossisten Scandinavia AB (VKG) (OMX First North: VKG) заявила в среду (28 мая), что она согласилась приобрести буровую компанию MM Energiborren AB в сделке на сумму 3,5 млн шведских крон. Шведская компания чистых технологий VarmeKyl Grossisten Scandinavia AB приобретает буровую компанию MM Energiborren AB чистота > 99%, предоставлена компанией Carboshale OU, Эстония. Получение легированных металлами углеродных аэрогелей из побочных продуктов переработки горючих сланцев Браузер сокращений ?
Полный браузер ? Сайт: Следовать: Делиться: Открыть / Закрыть Использование, Побочные эффекты, Взаимодействие, Дозировка/Пиллинтрип Медицинский осмотр Коваленко Светланы Олеговны, к. Топ-20 лекарств с такими же компонентами:0009 Название лекарственного средства Пен-Рафа ВК 500 Терапевтические показания Показание – это термин, используемый для обозначения состояния, симптома или заболевания, для лечения которых лекарство назначается или используется пациентом. Например, ацетаминофен или парацетамол больной принимает при лихорадке, или врач прописывает их при головной боли или болях в теле. Теперь показаниями парацетамола являются лихорадка, головная боль и боли в теле. Пациент должен знать показания лекарств, используемых при распространенных состояниях, потому что они могут быть приняты без рецепта в аптеке, то есть без рецепта врача. Таблетки пенициллина V калия показаны при лечении инфекций легкой и средней степени тяжести, вызванных чувствительными к пенициллину G микроорганизмами. Терапия должна определяться бактериологическими исследованиями (включая тесты на чувствительность) и клиническим ответом. ПРИМЕЧАНИЕ. Тяжелую пневмонию, эмпиему, бактериемию, перикардит, менингит и артрит не следует лечить пенициллином V в острой стадии. Должны быть выполнены указанные хирургические вмешательства. Следующие инфекции обычно реагируют на адекватную дозу пенициллина V. Стрептококковые инфекции (без бактериемии)Инфекции верхних дыхательных путей легкой и средней степени тяжести, скарлатина и легкая рожа. ПРИМЕЧАНИЕ. Стрептококки групп A, C, G, H, L и M очень чувствительны к пенициллину. Другие группы, включая группу D (энтерококки), устойчивы. Пневмококковые инфекцииИнфекции дыхательных путей от легкой до средней тяжести. Стафилококковые инфекции – чувствительные к пенициллину GЛегкие инфекции кожи и мягких тканей. ПРИМЕЧАНИЕ. Отчеты указывают на увеличение числа штаммов стафилококков, устойчивых к пенициллину G, что подчеркивает необходимость проведения культуральных исследований и исследований чувствительности при лечении подозрений на стафилококковые инфекции. Фузоспирохетоз (гингивит и фарингит Венсана)Инфекции ротоглотки от легкой до средней степени тяжести обычно реагируют на терапию пероральным пенициллином. ПРИМЕЧАНИЕ: Необходимая стоматологическая помощь должна быть оказана при инфекциях, поражающих ткань десны. Заболевания, при которых пероральная терапия пенициллином показана в качестве профилактики: Для предотвращения рецидива после ревматической лихорадки и/или хореи: Профилактика пероральным пенициллином на постоянной основе доказала свою эффективность в предотвращении рецидива этих состояний. Хотя контролируемых клинических исследований эффективности не проводилось, пенициллин V был предложен Американской кардиологической ассоциацией и Американской стоматологической ассоциацией для перорального применения для профилактики бактериального эндокардита у пациентов с врожденными пороками сердца, ревматическими или другими приобретенными пороками сердца. пороки сердца при проведении стоматологических процедур и оперативных вмешательств на верхних дыхательных путях. Для уменьшения развития устойчивых к лекарственным средствам бактерий и поддержания эффективности пенициллина-ВК и других антибактериальных препаратов пенициллин-ВК следует использовать только для лечения или профилактики инфекций, которые, как доказано или подозреваются, вызваны чувствительными бактериями. При наличии информации о культуре и чувствительности их следует учитывать при выборе или изменении антибактериальной терапии. При отсутствии таких данных локальная эпидемиология и особенности восприимчивости могут способствовать эмпирическому выбору терапии. Дозировка (позология) и способ введения Взрослые: 250-500 мг каждые 6 часов. Дети: Рекомендуемая доза для младенцев и детей составляет 50 мг/кг массы тела/день в 4 приема. Давать каждые 6 часов. Дети 7-12 лет: 5-10 мл (1-2 ч.л.) Пен-Рафа ВК 500 250 мг/5 мл; 3-6 лет: 5-10 мл (1-2 ч.л.) Пен-Рафа ВК 500 125 мг/5 мл или 5 мл (1 ч. Обычная продолжительность терапии составляет от 10 до 14 дней. Или по назначению врача. Противопоказания Пен-Рафа ВК 500 не следует назначать пациентам с известной аллергией на пенициллин и следует с осторожностью назначать пациентам с аллергией на цефалоспорины в анамнезе. Сообщалось о случаях перекрестной чувствительности. Не следует давать малышам, в периоде новорожденности, рожденным от сверхчувствительных матерей. Не рекомендуется при хронических, тяжелых или глубоких инфекциях, таких как подострый бактериальный эндокардит, менингит или сифилис. Взаимодействие с другими лекарственными средствами и другие виды взаимодействий Пен-Рафа ВК 500 не следует сочетать с бактериостатическими антибиотиками. Комбинации с другими антибиотиками следует рассматривать, если можно ожидать, что их эффекты будут синергическими или, по крайней мере, аддитивными. Побочные эффекты Относится к пенициллину калия v: капсула, порошок для приготовления раствора, порошок для приготовления суспензии, раствор, суспензия, сироп, таблетка, таблетка для приготовления суспензии, жевательная таблетка, таблетка пролонгированного действия А также его необходимые эффекты , пенициллин v калий (активный ингредиент, содержащийся в Пен-Рафа ВК 500) может вызвать нежелательные побочные эффекты, требующие медицинской помощи. Прекратите прием пенициллина против калия и немедленно обратитесь за неотложной помощью, если возникнет любой из следующих эффектов: Less common:
Основные побочные эффектыЕсли любой из следующих побочных эффектов возникает при приеме пенициллина против калия, немедленно обратитесь к врачу: Редкий
Редкий
Незначительные побочные эффекты. больше распространения:
. Пен-Рафа ВК 500 (пенициллин V) – антибиотик узкого спектра действия, используемый для лечения инфекций легкой и средней степени тяжести, вызванных чувствительными бактериями. Это природный антибиотик пенициллинового ряда, который вводят перорально. Пенициллин V также может использоваться в некоторых случаях в качестве профилактики против чувствительных организмов. Натуральные пенициллины считаются препаратами выбора при некоторых инфекциях, вызванных чувствительными грамположительными аэробными микроорганизмами, такими как Streptococcus pneumoniae, стрептококки групп A, B, C и G, неэнтерококковые стрептококки группы D, стрептококки группы viridans и стафилококки, не продуцирующие пенициллиназу.  |
м.н. Последнее обновление 1969-12-31
л.) Пен-Рафа ВК 500 250 мг/5 мл; 1-2 года: 5 мл (1 чайная ложка) Пен-Рафа ВК 500 125 мг/5 мл или 2,5-5 мл Пен-Рафа ВК 500 250 мг/5 мл.
Партнеры по комбинации должны быть полностью дозированы. (Исключение: в сочетании с доказанным синергетическим действием доза более токсичного компонента комбинации может быть снижена.) Следует помнить о конкурентном ингибировании выведения лекарственного средства, когда противовоспалительные, противоревматические, жаропонижающие средства (особенно индометацин, фенилбутазон, салицилаты при высокой дозы) или пробенецид используются одновременно. Прием внутрь Пен-Рафа ВК 500 во время еды снижает всасывание препарата. Как и другие антибиотики, Пен-Рафа ВК 500 может снижать эффективность пероральных контрацептивов. Во время лечения Пен-Рафа ВК 500 неферментативные тесты на глюкозу в моче и тесты на урилиноген могут быть ложноположительными. Количественное определение аминокислот в моче с нингидрином также может быть ложноположительным.
эффекты могут не нуждаться в медицинской помощи. Когда ваше тело привыкнет к лекарству, эти побочные эффекты могут исчезнуть. Ваш лечащий врач может помочь вам предотвратить или уменьшить эти побочные эффекты, но обязательно проконсультируйтесь с ним, если какие-либо из следующих побочных эффектов продолжаются, или если вы обеспокоены ими:
